POCKET TYPE MEDIUM FILTER |
|
|
MEDIUM
FILTER는 공조 System 외기 도입 및 내부순환 공기의 오염분진은 1차로 Pre Filter에 의해 제거되지만 미세한 분진은 이를 통과하여 실내로 유입된다.
따라서 실내의 청정도가 유지되지 못하여 업무능률이 저하되며 제조라인의 불량률 또한 높아진다. 이러한 문제점을 해결하기 위하여 Medium Filter가
요구되며 형태에 따라 Pocket Type, Box Type, HeaderType이 있으며, 효율은 95%, 85%, 65%로 나뉜다. |
|
|

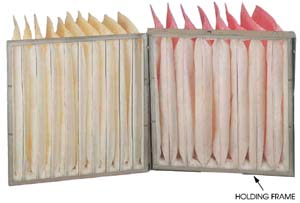

 POCKET TYPE MEDIUM FILTER의
특징 |
|
●
Pocket Type으로 집진 면적을 최대한 이용하기 위한 구조이다.
● 일반공조기의 최종 Filter로 사용된다.
● 설치가 용이하다.
● 도장 Booth Line의 급기용으로 사용된다. |
|
|
|
 |
|
효율
|
재질
|
색상
|
|
85%
|
GLASS FIBER, 부직포
|
PINK
|
|
65%
|
GLASS FIBER, 부직포
|
ORANGE
|
|
|
|
HOLDING PRAME의
특징 |
● 설치 및 조립이 용이하다.
● Pre Filter, Medium Filter(Header Type,
PocketType)등 여러형태의 Filter에 적용된다.
● Filter 취부가 용이하다. |
|
재질
|
GALVANIZED STEEL, SUS
|
|
표준 두께
|
1.6T 이용
|
|
표준 규격
|
24"x12"x3",
24"x24"x3",
|
|
연결 방법
|
RIVET, BOLT, 용접
|
|
|
|
|
ULPA-FILTER의 표준사양 |
|
| 형식
|
규격(Inch)
|
압력손실(mmAq)
|
정격풍량(CMM)
|
집진효율
|
POCKET 수
|
|
초기
|
말기
|
|
TYM-9506-P
|
24×24×15
|
12.5
|
25
|
28
|
90~95%
|
6
|
| 24×24×21
|
12.5
|
25
|
32
|
| 24×24×29
|
12.5
|
25
|
44
|
| 24×24×36
|
12.5
|
25
|
56
|
|
TYM-9508-P
|
24×24×15
|
16
|
30
|
32
|
8
|
| 24×24×21
|
16
|
30
|
42
|
| 24×24×29
|
16
|
30
|
56
|
| 24×24×36
|
16
|
30
|
70
|
|
TYM-9510-P
|
24×24×15
|
18
|
35
|
34
|
10
|
| 24×24×21
|
18
|
35
|
50
|
| 24×24×29
|
18
|
35
|
70
|
| 24×24×36
|
18
|
35
|
85
|
|
TYM-8506-P
|
24×24×15
|
8
|
20
|
28
|
80~85%
|
6
|
| 24×24×21
|
8
|
20
|
32
|
| 24×24×29
|
8
|
20
|
44
|
| 24×24×36
|
8
|
20
|
56
|
|
TYM-8508-P
|
24×24×15
|
12
|
25
|
32
|
8
|
| 24×24×21
|
12
|
25
|
42
|
| 24×24×29
|
12
|
25
|
56
|
| 24×24×36
|
12
|
25
|
70
|
|
TYM-8510-P
|
24×24×15
|
15
|
30
|
34
|
10
|
| 24×24×21
|
15
|
30
|
50
|
| 24×24×29
|
15
|
30
|
70
|
| 24×24×36
|
15
|
30
|
85
|
|
TYM-6506-P
|
24×24×15
|
6
|
18
|
28
|
60~65%
|
6
|
| 24×24×21
|
6
|
18
|
32
|
| 24×24×29
|
6
|
18
|
44
|
| 24×24×36
|
6
|
18
|
56
|
|
TYM-6508-P
|
24×24×15
|
9
|
20
|
32
|
8
|
| 24×24×21
|
9
|
20
|
42
|
| 24×24×29
|
9
|
20
|
56
|
| 24×24×36
|
9
|
20
|
70
|
|
TYM-6510-P
|
24×24×15
|
11
|
25
|
34
|
10
|
| 24×24×21
|
11
|
25
|
50
|
| 24×24×29
|
11
|
25
|
70
|
| 24×24×36
|
11
|
25
|
85
|
|
|
|
